Caja de datos Gebosun®

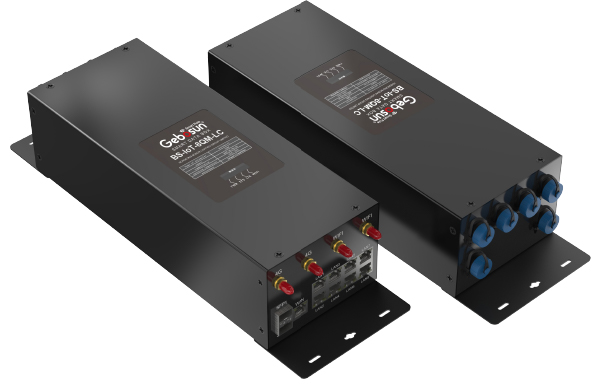

BS-IoT-8QM-LC es la puerta de enlace de alumbrado público inteligente de tercera generación desarrollada y producida de forma independiente por Gebosun®.
Es un nuevo tipo de centro remoto al aire libre especialmente desarrollado y fabricado para satisfacer las necesidades de los usuarios finales inteligentes para el control remoto inteligente de equipos. El equipo de control se actualiza y mejora sobre la base de la puerta de enlace inteligente de la generación anterior.
La puerta de enlace tiene un controlador de lámpara único incorporado con comunicación 4Gcat.1, señal estable, tasa en línea del 99,9%, alta integración, interfaz multifunción reservada, se puede conectar a más sensores y dispositivos que pueden usar la red 2G/3G/4G. Red Ethernet y red WIFI para proporcionar a los usuarios la función de transmisión de big data a larga distancia, conectarse a la nube, controlar la salida de la fuente de alimentación, fuerte capacidad informática de borde, interfaz reservada, para dos desarrollos secundarios, funciones más potentes brindan soporte estable.
Este producto integra un transceptor WI-FI IEEE802.11b/g/n de 2,4 GHz y está equipado con una CPU de doble núcleo de 880 MHz de MediaTek MT7621AT, memoria flash EMMC de 4 GB, 8 puertos Ethernet de alta velocidad (EthernetPHY), acelerador de memoria HNAT y múltiples I de uso general. /O Con Linux (Ubuntu14.04) como plataforma de soporte de software, también proporciona 1 * interfaz RS485, 8 LAN Ethernet, 1 WAN Ethernet y 2 interfaces WIFI, 2 puertos de fibra Gigabit, 1 salida AC220V, 2 salidas DC12V/3A, 1 salida DIM de canal, se puede conectar a una variedad de dispositivos Ethernet, dispositivos seriales, Dispositivos WIFI, etc. al mismo tiempo, para lograr funciones transparentes de transmisión y enrutamiento de datos.
El diseño de BS-IoT-8QM-LC considera plenamente la versatilidad y la estabilidad. Basado en el diseño de la arquitectura técnica de Internet de las cosas, puede cumplir con la recopilación de datos y el control inteligente de equipos terminales inteligentes y, al mismo tiempo, tiene un cierto grado de escalabilidad, lo cual es conveniente para el hardware existente. Implementar acceso a nuevos dispositivos.
| Nombre del accesorio | Cantidad |
| Caja de datos inteligente BS-IoT-8QM-LC | 1 |
| Antena de ventosa 4G | 2 |
| antena wifi | 2 |
| Cable de dos núcleos | 3 |
| Cable de tres núcleos | 2 |
| Cable de cuatro núcleos | 1 |
| Especificación | Parámetros | Observación |
Modelo | BS-IoT-8QM-LC | Puerta de enlace (poste de luz inteligente) |
| Controlador de luz único | 4Gcat.1 | Controlador de luz único incorporado |
| Sensor | sensor de temperatura, sensor de humedad | incorporado |
| Red para tapete | 1puerto WAN | 10/100/1000 adaptable |
| 4G | Netcom completo 4G/3G/2G | |
| Puerto de fibra de 2 vías | Red de anillo de soporte | |
| Entrada de energía | alcance | 110~265V/30A |
| Nivel impermeable | IP65 | IP65 |
| Tamaño | Largo × ancho × alto (mm) | 375mm*113mm*81mm |
| Temperatura: Temperatura de almacenamiento-40~85 Temperatura de trabajo-25~70 | ||
| 4G | Frecuencia de trabajo | FDD LTE: B1/B3 |
| TDD LTE: B38/B39/B40/B41 | ||
| TDSCDMA: B34/B39 | ||
| CDMA2000 | ||
| 1x/EVDO:BC0 | ||
| G/M: 900/1800MHz | ||
| Velocidad de transmisión | LTE-FDD: Máx. 100 Mbps (DL) Máx. 50 Mbps (UL) | |
| LTE-TDD: Máx. 61 Mbps (DL) Máx. 18 Mbps (UL) | ||
| SCDMA-TD: Máx. 4,2 Mbps (DL) Máx. 2,2 Mbps (UL) | ||
| CDMA: Máx. 5,4 Mbps (DL) Máx. 14,7 Mbps (UL) | ||
| GPRS: Máx. 85,6 Kbps (DL) Máx. 85,6 Kbps (UL) | ||
| transmitir potencia | FDDLTE: 23dbm±2db | |
| TDDLTE: 23dbm±2db | ||
| TDSCDMA: 24dbm+1/-3dbGSM | ||
| 900Mhz: 33dbm±2dbmGSM | ||
| 1800Mhz: 30dbm±2dbm | ||
| Recibir sensibilidad | FDDB1:-97dBm(20M) | |
| FDDB3:-96dBm(20M) | ||
| TDDB38:-94dBm(20M) | ||
| TDDB39:-94dBm(20M) | ||
| TDDB40:-94dBm(20M) | ||
| TDDB41:-93,5 dBm (20 M) | ||
| TDSCDMAB34:-110dBm | ||
| TDSCDMAB39:-110dBm | ||
| CDMABC0:-108dbm | ||
| GSM900:-110dbm | ||
| GSM1800:-109dBm | ||
| Wi-Fi | Banda de frecuencia | SoporteIEEE802.11b/g/n |
| Ancho de banda | Hasta 300Mbps | |
| Fuerza | 20dBm | |
| Sistema | UPC | Marvell88F3720 ARMA53 Doble Núcleo 1Ghz |
| RAM | 1GB | |
| DESTELLO | 4GBEMMC | |
Función del producto
·Controlador de lámpara única 4Gcat.1 incorporado, la tasa en línea del equipo llega al 99,99%, con gran estabilidad y confiabilidad
·Admite WIFI, 4G, puerto Gigabit Ethernet, puerto de fibra Gigabit para conectarse a Ethernet de varias maneras.
·Equipado con 2 interfaces de fibra óptica, con capacidad de red de dos capas, adecuado para escenarios de red en anillo y en cadena interactiva. En el caso de que los puertos de red sean insuficientes, se puede aumentar el número de puertos de red agregando componentes de comunicación de conmutación.
·Admite tres Netcom, compatibles con redes 2G3G4G de China Telecom, China Mobile y China Unicom.
·Admite tarjeta Microsim, adopta un mecanismo anticaída.
·Copia de seguridad por cable e inalámbrica entre sí para garantizar una transmisión de datos normal y estable, cambiar de forma inteligente la copia de seguridad de la red, almacenar datos fuera de línea cuando la red está desconectada y reanudar la transmisión de datos después de que se restablezca la red.
·Potente función WIFI, admite AP, STA, modo repetidor para cambiar libremente.
·Protocolos ricos, fácil de conectar, transmisión de datos transparente, MODBUS RTU a TCP/IP, MQTT. Admite sondeo activo de dispositivos MODBUS en diferentes segmentos de direcciones, facilitando la operación.
·Utilizando un módulo de comunicación inalámbrica 4G de alta velocidad de grado industrial, equipado con un procesador de alto rendimiento de 32 bits, la información recopilada por el front-end es más oportuna y precisa.
·Diseño industrial, carcasa de aleación de aluminio, frente a diversos entornos exteriores, entornos industriales y fuertes interferencias, puede funcionar de forma estable 7x24 horas sin interrupción.
Precauciones
Lea este manual del producto antes de usarlo. Si tiene alguna pregunta, consulte a los ingenieros de nuestra empresa para obtener asistencia técnica. Cuando utilice el equipo, asegúrese de utilizar campos magnéticos fuertes y manténgalo aislado de otros objetos.
Al reemplazar la tarjeta SIM, asegúrese de apagar la alimentación antes de continuar.
Atención al cableado de la caja de nube inteligente

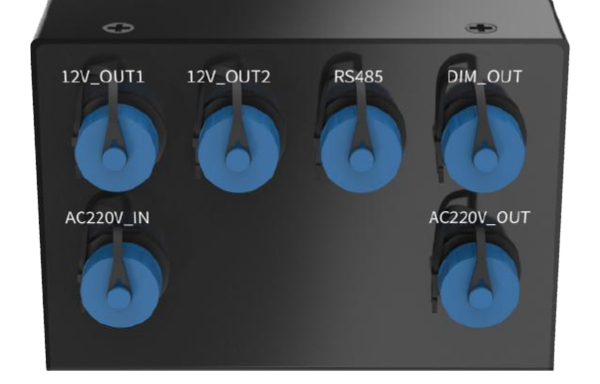

Interfaces de producto
| Entrada de 1 canal CA 220 V | Fuente de alimentación AC220V (110~265V) |
| Salida de 2 canales DC12V | Proporciona salida de 12 V al equipo correspondiente; interruptor de control remoto, detección de corriente |
| Salida de 1 canal CA 220 V. | Proporcionar salida de 220 V al equipo correspondiente; interruptor de control remoto, detección de corriente |
| 1 puerto RJ45WAN | Entrada de red externa, adaptable 10/100/1000Mbps |
| Puerto RJ45LAN de 8 vías | Puerto de red de comunicación, adaptable 10/100/1000Mbps |
| Interfaz de antena de 4 vías | Antena con ventosa Netcom SMA completa 4G, antena WIFI, antena gps |
| 2 puertos de fibra Gigabit | 1 entrada y 1 salida, admite fibra monomodo y multimodo. Soporta topologías de red en anillo, en cadena y otras. |
| Interfaz RS485 de 1 canal | Acceso a equipos con interfaz 485 |
| Interfaz DIM de 1 canal | Controlador de luz único para ajustar el brillo de la luz. |
