Estaciones meteorológicas para mayor durabilidad, precisión y eficiencia. Con una desviación de menos del 1 % durante el ciclo de vida del sensor, puede confiar en su estabilidad.
Cantidad
Parámetros del sistema
●Estabilidad: menos del 1% durante el ciclo de vida del sensor
●Tiempo de respuesta: menos de 30 segundos
●Tiempo de calentamiento: 30 segundos (SO2NO2COO3 3 horas)
●Corriente de trabajo: DC12V≤40 mA (HCD6815)-CC 12 V≤125 mA (HCD6820)
●Consumo de energía: 12 V CC.≤0,5 W (HCD6815); 12 V CC.≤1,5 W (HCD6820)
●Vida: Excepto SO2NO2COO3PM2.5PM10 (1 año en ambiente normal, alta contaminaciónEl medio ambiente no está garantizado), la vida útil no es inferior a 3 años.
●Salida: RS485, protocolo de comunicación MODBUS
●Material de la carcasa: Plásticos de ingeniería ASA
●Ambiente de trabajo: temperatura -30~70℃, humedad de trabajo: 0-100%
RESUMEN

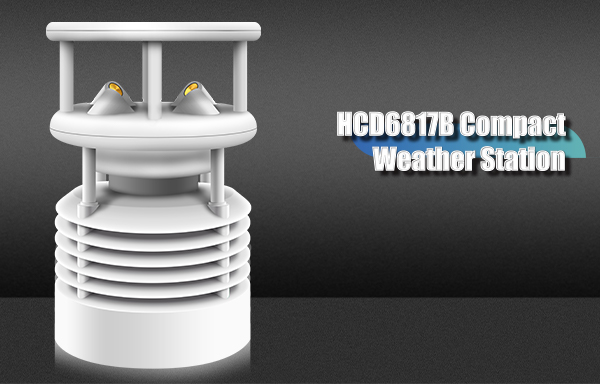

HCD6817B esrealiza de forma innovadora los parámetros meteorológicos estándar(t、RH、PAG、WD、WDIR、PM2.5/10、Ruido）a través de una estructura altamente integrada, que puede realizar el servicio en línea continuo las 24 horasMonitoreo de parámetros meteorológicos al aire libre y salida de los parámetros al usuario a la vez.tiempo a través de la interfaz de comunicación digital.
SOLICITUD
HCD6817B se utiliza para la construcción de sitios de construcción, carreteras urbanas, entornos residenciales deFabricaciones, meteorología, datos en tiempo real, como el sistema de monitoreo de vídeo. Se basa en elDepartamento de protección ambiental de GB 3095-2012 y GB 3096-2008 y puede ser en tiempo realMonitoreo y control efectivo del polvo del área del sitio a través de cable o inalámbrico.
ESPECIFICACIÓN TÉCNICA
Artículo de medida | Principio | Rango | Resolución | Exactitud |
Temperatura atmosférica | Método de brecha energética | -40-60℃ | 0,01℃ | ±0,3(V=25℃） |
Humedad atmosférica | Capacidadmétodo | 0-100% HR | 0,01% | ±3% HR(10%-80%,Nocondensación） |
Presión atmosférica | Piezoresistivo | 500-1100hPa | ±0,5hPa(0-30℃）(950-1100hPa） | 0,1hPa |
Velocidad del viento | Ultrasónico | 0-60 m/s | ±(0,3+0,03V）EM；V≤30M/S ±(0,3+0,05V）EM; V≥30M/S | 0,01 m/s |
Dirección del viento | Ultrasónico | 0-359,9° | ±3°(Cuando la velocidad del viento = 10m/ S） | 0,1° |
PM2.5 | Manera láser | 0-1000μg/m³ | 1μg/m³ | ±10%(） |
PM10 | Manera láser | 0-1000μg/m³ | 1μg/m³ | ±10%(） |
Ruido | electretocapacidad | 30-130dB | 0,1dB | ±1,5dB |
Suministrar | 12-24 VCC, energía solar | |||
Producción | RS485 (Modbus) | |||
forma fija | A) Manga fija； B) Adaptador de brida fijo | |||
Consumo de energía | ＜1W@12V | |||
Protección de ingreso | IP65 | |||
Material principal | Plásticos de ingeniería ASA+ | |||
Marco de montaje | 1,5 m, poste de 3 m, trípode de 1,8 m | |||
PROTOCOLO DE COMUNICACIÓN MODBUS RTU
Instrucción CRC:
Entre todas las siguientes instrucciones, los dos bytes de CRC16 en el protocolo MODBUS RTU son los siguientes:siguiente: el byte bajo viene antes que el byte alto viene después.
En las siguientes instrucciones, se asume la dirección del sensor 0xFF
(la dirección predeterminada del sensor es FF)
Regla de código de error de retorno:
Cuando recibe una instrucción de error (incluido el error de validación CRC16), el sensor no devolverá errorcódigo. Después de que se emite la instrucción 100 ms, no recibe la instrucción de emisión La parte superiorLa computadora puede considerar una falla y puede reenviar la instrucción.Especificación de registro MODBUS estándar
Nota: La cantidad o longitud del registro en Modbus es de dos bytes y 16 bits (el byte altoviene primero y el byte bajo viene al final), los 8 bits que no son bytes son una unidad.
El usuario deberá asegurarse de que el rango de la dirección y el rango de cantidad de registros estén dentroel rango del sistema. Si se excede, la salida del sensor será impredecible. El usuario deberáAsegúrese de que MODBUS cumpla con los requisitos de este manual en el diseño del software delcomputadora superior
ejemplos de comunicacion
A continuación se muestra un ejemplo del uso del comando Modbus RTU para acceder a los registros del sistema.
1.Leer comandos de múltiples registros de entrada (5 datos en vivo)
Enviar:FF 03 00 09 00 05 40 15
FF | 03 | 0009 | 0005 | 4015 |
Dirección del sistema | función código | Dirección de registro | Número de registro | CDN16bit de verificacióngeneradoautomáticamenteporsoftware |
Enviar:FF 03 00 09 00 05 40 15
FF | 03 | 0A | 1A 57 0C 5F 27 83 00 11 00 14 | 30 1C |
Sistema DIRECCIÓN | función código | Número debytes dedatossegmento | datos del segmento de datos | CDN16bit de verificación |
analizar datos:
0x1A57= 0x1A * 256 + 0x57= 6743Temperatura = 6743/100-40=27,43℃
0x0C5F= 0x0C * 256 + 0x5F= 3167Humedad=3167/100=31,67% HR
0x2783= 0x27 * 256 + 0x83= 10115presión atmosférica=10115/10=1011,5hPa
0x0011=17Velocidad del viento=17/100=0,17m/s
0x0C14=0x0C * 256 + 0x14= 3092Dirección del viento=3092/10=309,2°
-------------------------------------------------- -------------------------------------------------- -
2.Lea el comando de registro de entrada única
Enviar:FF 03 00 01 00 01 C0 14
FF | 03 | 0001 | 0001 | C014 |
SistemaDIRECCIÓN | funcióncódigo | Dirección de registro | Dirección de registro | Bit de verificación CRC16 generadoautomáticamente por software |
Respuesta:FF 03 02 02 1C 91 39
FF | 03 | 02 | 02 1C | 91 39 |
SistemaDIRECCIÓN | funcióncódigo | Número de bytes de datossegmento | datos del segmento de datos | Bit de verificación CRC16 |
analizar datos:0x021C= 0x02 * 256 + 0x1C= 540Ruido = 540/10 = 54,0 dB
-------------------------------------------------- -------------------------------------------------- -
3.Lea el comando de registro de dirección.
Enviar:00 03 00 00 00 01 85 DB
00 | 03 | 00 00 | 0001 | 85 dB |
código de función | Dirección de registro | RegistroDIRECCIÓN | Bit de verificación CRC16 generado automáticamente por software |
Respuesta:00 03 02 00 01 44 44
00 | 03 | 02 | 00 01 | 44 44 |
código de función | Número de bytesde segmento de datos | datos del segmento de datos | Bit de verificación CRC16 |
Datos del segmento de datos0x0001 =01dirección del sistema 01
-------------------------------------------------- -------------------------------------------------- -
4、Modificar registro interno(Dirección del sistema）Dominio(Modificar dirección a 0x33）
Enviar:00 06 00 00 00 33 C8 0E
00 | 06 | 0000 | 00 33 | C8 0E |
código de función | Dirección de registro | Nueva dirección | Bit de verificación CRC16 |
Respuesta:00 06 00 00 00 33 C8 0E(Indica modificación exitosa）
00 | 06 | 00 00 | 00 33 | C8 0E |
código de función | Dirección de inicio | Nueva dirección | Bit de verificación CRC16 |
-------------------------------------------------- -------------------------------------------------- -
5、Lea la brújula electrónica (el valor de salida es el ángulo entre el norte de la brújula y el sensorflecha norte)
Enviar:FF 03 01 05 00 01 80 29
FF | 03 | 01 05 | 0001 | 80 29 |
Estaciónnúmero | código de función | Dirección de registro | Registronúmero | Bit de verificación CRC16 |
Respuesta:FF 03 02 00 36 11 86
FF | 03 | 02 | 00 36 | 11 86 |
Estación número | código de función | Número de bytes de segmento de datos | datos del segmento de datos | Bit de verificación CRC16 |
Los datos del segmento de datos de latitud son 0x0036 = 54, lo que significa que la flecha apunta a 54°en este momento
Registro de entrada: leer con código de función 03
DIRECCIÓN | operación | Contenido | Notas |
0x0001 | solo lectura | Ruido, número hexadecimal amplificado 10 veces | |
0x0002 | solo lectura | sulfuro de hidrógeno | |
0x0003 | solo lectura | Concentración de SO2, hexadecimal, como 0x0172, indica que la concentración de SO2 es de 370 ppb. | |
0x0004 | solo lectura | Concentración de NO2, hexadecimal, como 0x0036, indica que la concentración de NO2es 54ppb | |
0x0005 | solo lectura | Concentración de CO, hexadecimal, como 0x0A00, indica que la concentración de CO es 2560 ppb | |
0x0006 | solo lectura | Concentración de O3, hexadecimal, como 0x0123, indica que la concentración de O3 es 2560ppb | |
0x0007 | solo lectura | Concentración de PM2.5, hexadecimal, como 0x0172, indica que la concentración de PM2.5 es 370ug/m³ | |
0x0008 | solo lectura | Concentración de PM10, hexadecimal, como 0x0193, indica que la concentración de PM10 es 403ug/m³ | |
0x0009 | solo lectura | Temperatura atmosférica, número hexadecimal más 40, luego se amplía 100 veces, como 0x1B00 indica 6912/100-40=29,12℃ | |
0x000A | solo lectura | Humedad atmosférica, el número hexadecimal es ampliado hasta 100 veces, como 0x1603 indica 5635/100=56,35% | |
0x000B | solo lectura | Presión atmosférica, el número hexadecimal es ampliado 10 veces, como 0x2784 indica 10116/10=1011,6hPa | |
0x000C | solo lectura | Velocidad del viento, número hexadecimal ampliado a 100 veces, como 0x0125 indica 293/100=2.93m/s | |
0x000D | solo lectura | Dirección del viento, número hexadecimal ampliado como 10 veces, como 0x0C14 indica 3092/10=309.2° | El norte es 0° |
0x000E | solo lectura | Precipitaciones en 10 minutos, magnificadas 10 veces de número hexadecimal, como 0x0016 significa 2,2 mm | El valor predeterminado son 10 minutos de lluvia |
0x000F | solo lectura | radiación solar, número hexadecimal, como 0x0172 indica 370W/㎡ | |
0x0010 | solo lectura | iluminación, el número hexadecimal se amplía a 100 veces, como 0x0123 indica 2.91.Klux | |
0x0011 | solo lectura | índice ultravioleta | |
0x0012 | solo lectura | CO2, número hexadecimal, como 0x01F4 indica 500 ppm | |
0x0013 -0x001f | solo lectura | Iones de oxígeno negativos, reducidos 10 veces la número hexadecimal, como 0x01F4 significa que el El número de iones de oxígeno negativos es 5000. | |
0x0014 -0x001f | solo lectura | Mantener | |
0x0020 | solo lectura | Brújula electrónica, número hexadecimal, como 0x0036 significa que actualmente apunta a 54° | El norte es 0 |
0x0021 | solo lectura | Ángulo de paso 1 | |
0x0022 | solo lectura | Ángulo de paso 2 | |
0x0023 | solo lectura | Ángulo de paso 3 | |
0x0024 | solo lectura | longitud | |
0x0025 | solo lectura | latitud |
